チップ形金属薄膜ネットワーク抵抗器 　　　鉛フリー対応済み

世界初0.635mmピッチ　RFCN-N8Dの資料請求受付中。詳細はメールにて！　2016/11/11

■ 特　　長

1. 高性能 素子間の相対的な抵抗温度係数（1ppm/℃以下）と経年変化（抵抗比について10ppm/年以下）が非常に小さく安定しております。 　 2. 小型及び実装性 面実装基板の取り付け面積が小さくスペース効率を高め、自動搭載により工数低減が期待できます。 　 3. 経済性 従来の（箔抵抗器及び）ＳＯＰ形、ＳＩＰ形、ＤＩＰ形のネットワーク抵抗器を置き換えますとＶＥ効果が期待できます。 　 4. 小型、価格が安い、実装性が良く、又、相対精度について比較した場合、箔抵抗器と同等の性能を持っています。

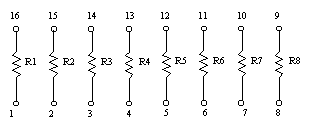

■ 標準仕様 　 形　名 回路記号 標準回路 抵抗値範囲（Ω） 定格電力 RFCN-1A RFCN-1D RFCN-2D Ｂ Ｃ 1D　(10〜50k) 2D　(10〜25k) 1D= 0.125W / TOTAL 2D= 0.1W / TOTAL 1D　(10〜100K) 2D　(10〜100k) RFCN-S6D ２Ｂ Ｃ 　 　　　　　　　　　　　　　　　　 　　 10〜50k 0.15W / TOTAL RFCN-6D 10〜120k 0.25W / TOTAL RFCN-S8D Ｃ 10〜50k 0.125W / TOTAL RFCN-N8D 50〜50k 0.25W / TOTAL RFCN-8U 10〜250k 0.5W / TOTAL RFCN-W8U 10〜1M 0.75.W / TOTAL RFCN-N16D Ｃ 10〜100K 0.5W / TOTAL RFCN-16U 10〜1M 1.5W / TOTAL RFCN-M16U 10〜250k 1W / TOTAL

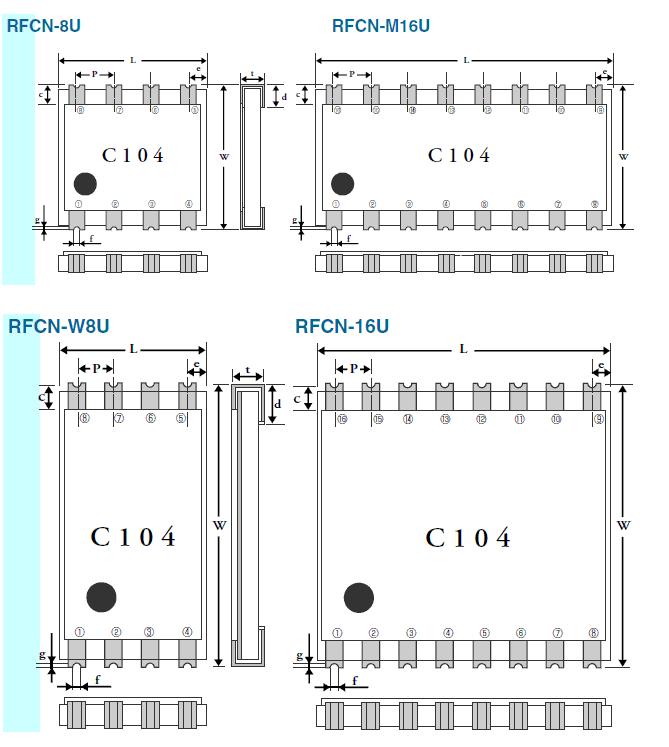

■ 種類と形状寸法 　RFCN-W8U及びRFCN-16U型は、形状が大きいため回路及び定数に、より自由度があります。 　カスタム仕様品例をご参照下さい。 　新電極構造Ｕ型については　ＰＤＦ↓カタログをダウンロードしてください。 　 　 ＲＦＣＮ−１Ｄ 　 ＲＦＣＮ−６Ｄ ／ ＲＦＣＮ−Ｓ６Ｄ 　 　 ＲＦＣＮ−１Ａ 　 ＲＦＣＮ−Ｓ８Ｄ 　 　 ＲＦＣＮ−２Ｄ 　 ＲＦＣＮ−８Ｄ U溝構造品 SOP型、SOIC型パッケージのネットワーク抵抗器とパターン互換です。

(mm) 形　名 L W P a b c d e t f g RFCN-1A 3.2±0.2 1.6±0.2 2.0±0.1 1.0±0.1 1.0±0.1 0.15±0.05 ― ― MAX0.55 ― ― RFCN-1D 0.4±0.05 ― RFCN-2D 2±0.2 1.25±0.2 1.3±0.2 0.7±0.2 0.6±0.2 0.1±0.05 0.25±0.1 ― MAX0.55 RFCN-6D 2.54±0.1 2.54±0.1 0.86±0.1 0.43±0.1 0.43±0.1 0.41±0.2 0.5±0.2 0.41±0.1 MAX0.55 RFCN-S6D 2.0±0.1 2.0±0.1 0.72±0.1 0.36±0.1 0.36±0.1 0.28±0.2 0.4±0.2 0.28±0.1 MAX0.55 RFCN-N8D  2.54±0.2 2.54±0.1   0.635±0.1 0.3175±0.1  0.3175±0.1  0.28±0.2 0.5±0.2 0.28±0.1 MAX0.55 RFCN-S8D 3.2±0.2 1.6±0.2 0.8±0.1 0.4±0.1 0.4±0.1 0.3±0.2 0.4±0.2 0.3±0.1 MAX0.55 RFCN-8U 5.08±0.2 5.1±0.2 1.27±0.2 0.635±0.1 0.635±0.1 0.6±0.2 0.8±0.2 0.635±0.1 MAX0.9 (0.2) (0.1) RFCN-W8U 8±0.2 0.5±0.2 RFCN-N16D 2.54±0.1 0.635±0.1 0.3175±0.1 0.3175±0.1 0.28±0.2 0.5±0.2 0.28±0.1 MAX0.55 − − RFCN-16U 10.16±0.2 8±0.2 1.27±0.2 0.635±0.1 0.635±0.1 0.5±0.2 0.8±0.2 0.635±0.1 MAX0.9 (0.2) (0.1) RFCN-M16U 5.1±0.2 0.6±0.2

■ 御注文の方法 　 　次の事項を御指定ください。

■ 記号説明

抵　　抗　　温　　度　　係　　数 抵　　抗　　値　　許　　容　　差 絶　対　値 相　対　値 絶　対　値 相　対　値 　±２５ppm／℃　(R) 　±１０ppm／℃　(Q) 　±　５ppm／℃　(P) 　１０ppm／℃　(Q) 　　５ppm／℃　(P) 　　３ppm／℃　(N) 　　２ppm／℃　(M) 　　１ppm／℃　(L) 　　±　　　１％　（Ｆ） 　　±　０．５％　(D) 　　±０．２５％　(C) 　　±　０．１％　(B) 　　±０．０５％　(A) 　　 　　０．５％　　(D) 　　０．２５％　(C) 　　０．１％　　(B) 　　０．０５％　(A) 　　０．０２％　(Q) 　　０．０１％　（Ｔ）

*=特注　ご相談に応じます。 ■ カスタム仕様品の紹介

カスタム仕様品として自由な設計によるご希望の回路構成、抵抗値を製作いたします。 　チップ形金属薄膜ネットワーク抵抗器の特性を最大限に活用できます。 　また、ボンディングにも対応可能な金電極タイプも用意されております。

■ 回路仕様例

（1）ＲＦＣＮ−１Ｄ型の場合 （2）ＲＦＣＮ−８U及びＷ８Ｕ型の場合
