SIP形金属薄膜ネットワーク抵抗器

■ 特　　長

1. 性能 素子間の相対的な抵抗温度係数（1ppm/℃）と経年変化特性（抵抗比10ppm/年）が非常に小さく安定しております。 　 2. 小型及び実装性 プリント基板への取り付け面積が小さくスペース効率を高めます。 　 3. 経済性 抵抗温度係数及び経年変化が相対的に非常に安定しております。従来高性能固定抵抗器を使用しているところに置き換えますとVA効果が大変期待されます。

■ 標準仕様

品名 回路図 抵抗値許容差（％） 抵抗温度係数（ppm/℃） 絶対値 相対値 絶対値 相対値 2C〜10C 250mW／ 素子 ±1(F) 　 ±0.5(D) 　 ±0.25(C) 　 ±0.1(B) 　 ±0.05(A) 0.5(D) 　 0.25(C) 　 0.1(B) 　 0.05(A) ±25(R) 　 ±10(Q) 　 ±5(P) 10(Q) 　 5(P) 　 3(N) 　 2(M) 　 1(L) 2B〜20B 125mW／ 素子

■ 外形寸法と表示

(mm)

■ 特注品

抵抗値、回路構成など電気回路設計者のご要望に合わせ、製作いたします。

■ 標準仕様

型名 回路構成 抵抗比 R1：R2 抵抗値範囲 抵抗値許容差（％） 抵抗温度係数（ppm/℃） R1 R2 絶対値 相対値 絶対値 相対値 2BS 電力60mw／素子 1:1 10Ω〜50KΩ 10Ω〜50KΩ ±1(F) 　 ±0.5(D) 　 ±0.25(C) 　 ±0.1(B) 　 ±0.05(A) 0.5(D) 　 0.25(C) 　 0.1(B) 　 0.05(A) ±25(R) 　 ±10(Q) 　 ±5(P) *±3(N) *±2（M) *±1(L) *相談可 10(Q) 　 5(P) 　 3(N) 　 2(M) 　 1(L) 0.5(X) 2E 2B 電力250mw／素子 1:1 　 1:2 　 1:5 　 1:10 10Ω〜500KΩ 　 100Ω〜250KΩ 　 100Ω〜100KΩ 　 10Ω〜50KΩ 10Ω〜500KΩ 　 100Ω〜250KΩ 　 100Ω〜100KΩ 　 10Ω〜50KΩ 2E 2C 電力250mw／素子

■ 外形寸法と表示

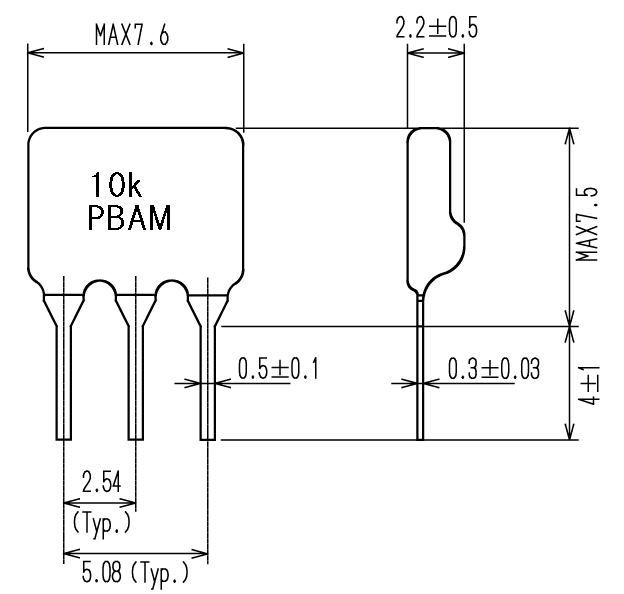

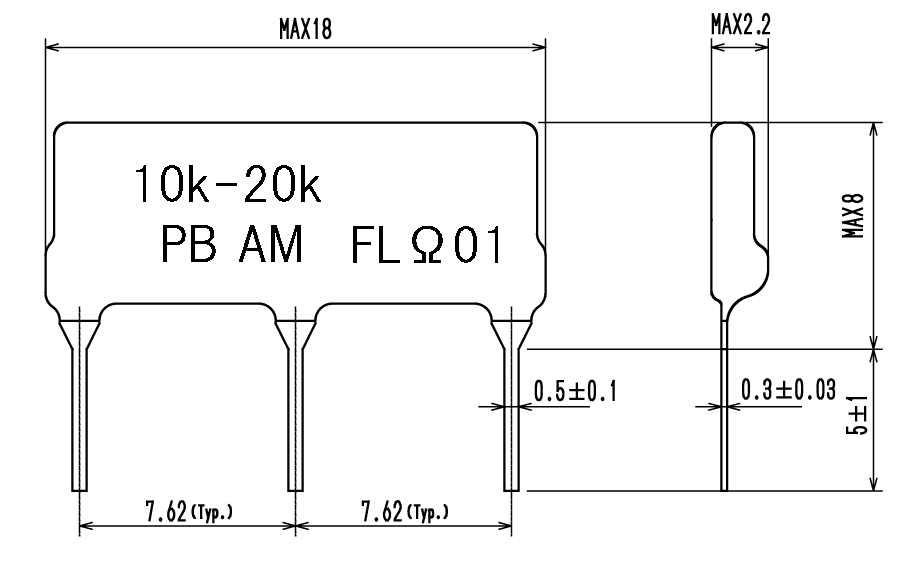

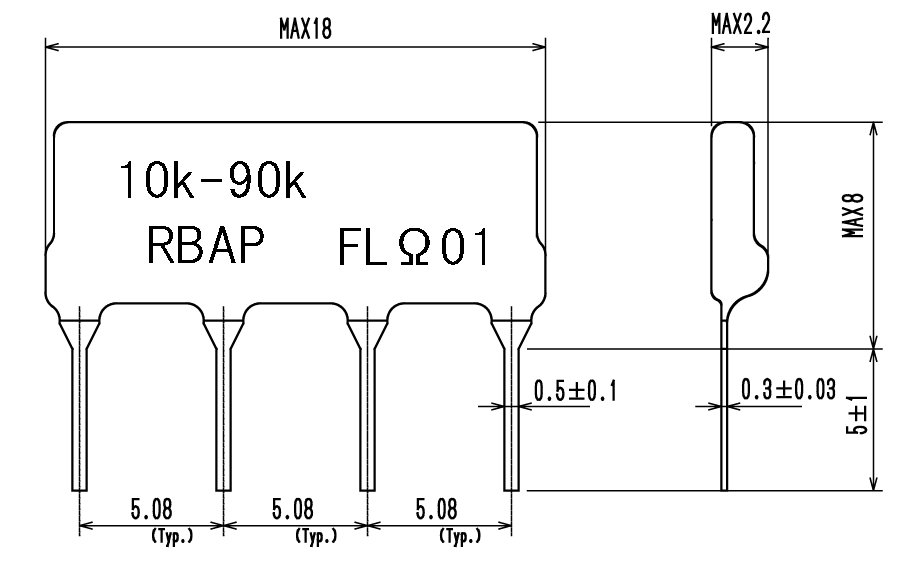

2BS型 2E2B型 2E2C型 (mm)

最新カタログ ↓ RoSH対応　鉛フリー
